Montagem tipo "Top Hat" para serviço viscoso reduz o acúmulo de produto

Situação

Em aplicações com fluidos viscosos, o acúmulo de produto entre o processo e o disco de ruptura é uma preocupação. Em alguns casos, esse acúmulo pode interferir na operação adequada do disco durante um evento de sobrepressão. Os suportes para fluidos viscosos são normalmente projetados com corpos de válvulas de diafragma para permitir a instalação de um disco de ruptura. Esses corpos de válvulas são usinados para desviar o fluxo e "varrê-lo" ao redor do disco de ruptura, minimizando o acúmulo de produto. No entanto, o projeto do corpo da válvula de diafragma apresenta alguns desafios. O corpo da válvula deve ter o mesmo tamanho e classificação de pressão que o disco de ruptura. Se o corpo da válvula adequado não estiver disponível, a única alternativa é usinar ou fundir um corpo sob medida para atender a uma aplicação específica. Além disso, o projeto do corpo da válvula de diafragma possui muitas juntas aparafusadas, o que cria caminhos adicionais de vazamento para o conjunto. O corpo usinado ou fundido sob medida também é muito mais caro devido ao aumento da quantidade de matéria-prima e do custo de capital para a fabricação de ferramentas para cada configuração. A OsecoElfab foi incumbida de encontrar uma maneira de superar esses desafios, oferecendo ao mesmo tempo uma solução economicamente viável.

Metas

1. Quantitativo: Projetar um conjunto de disco de ruptura acessível para aplicações em fluidos viscosos.
2. Quantitativo: Reduzir a resistência ao fluxo do fluido viscoso.
3. Qualitativo: Reduzir possíveis caminhos de vazamento presentes em suportes de serviço viscosos

Solução

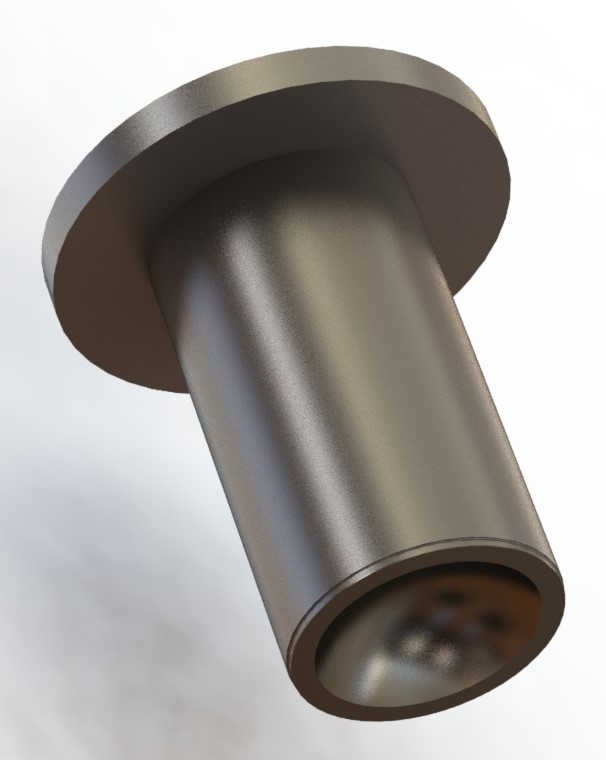

O conjunto Top Hat da Oseco foi projetado especificamente para serviços com fluidos viscosos, onde o acúmulo de produto entre o equipamento de processo e o disco de ruptura é uma preocupação. Ele resolve três desafios específicos:

1. Acúmulo ou acúmulo de produto O design do Top Hat Assembly posiciona o disco o mais próximo possível do fluxo de mídia para eliminar acúmulo e acúmulo de produto.
2. Vazamento ao redor da área de assentamento do disco de ruptura e no corpo do disco de ruptura: No conjunto superior, o disco é soldado diretamente à tampa superior, criando um design em T de peça única que elimina vazamentos.
3. O torque dos parafusos flangeados cria desafios: como um componente único, o conjunto Top Hat elimina a necessidade de juntas aparafusadas adicionais ou múltiplos componentes e não é sensível ao torque.

Os tipos de meios de processo nos quais um conjunto Top Hat pode agregar valor incluem lamas (tipicamente na mineração), unidades de recuperação de enxofre, emulsões (incluindo tintas) e chocolate, bem como óleos, resinas e xaropes ou molhos na indústria de alimentos e bebidas.

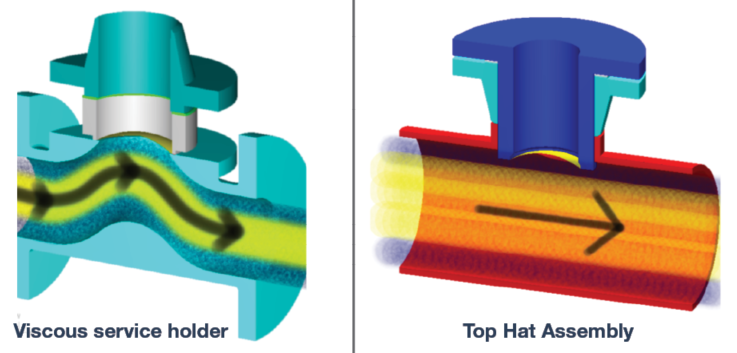

Comparação de Design

titular de serviço viscoso

A geometria do corpo cria uma resistência ao fluxo maior em comparação com um tubo reto. Corpos de válvulas de diafragma devem ser usados, mas podem ser caros e difíceis de adquirir. A presença de múltiplos componentes torna esse conjunto complexo em termos de manutenção e instalação.

Montagem de cartola

O conjunto Top Hat elimina a curvatura no corpo da válvula. Isso reduz a resistência ao fluxo, permitindo que o fluido flua sobre a superfície do disco de ruptura. Tubulações e flanges padrão substituem o corpo da válvula de diafragma, tornando o Top Hat mais acessível. O vazamento na área de assentamento do disco de ruptura é eliminado, pois o disco é soldado à extremidade do Top Hat (mostrado em azul).

Serviço de Tanque

O conjunto de disco de ruptura tipo chapéu também é adequado para vasos de pressão em aplicações com fluidos viscosos. Nesses casos, ele elimina os bloqueios que ocorrem com a tecnologia típica de disco de ruptura e válvula, causados ​​pela polimerização no espaço morto entre o disco de ruptura e o vaso.
