SITUAÇÃO
Era um dia comum no laboratório. O novo transformador de média tensão estava quase pronto para ser aprovado, faltando apenas alguns testes de segurança. Foi então que tudo deu errado: um estrondo repentino, uma sensação quase imperceptível de algo pequeno e veloz passando zunindo, e quase simultaneamente, um som de quebra e estrondo vindo do outro lado do laboratório!
Quando o fabricante do equipamento de comutação isolado a gás investigou o ocorrido, descobriu que o disco de ruptura havia se fragmentado violentamente durante o teste de vazamento, danificando equipamentos a até 5,8 metros de distância. Descobriram que isso se devia a dois fatores:
- O anel de vedação entre o disco e o anel de retenção permitiu que o disco deslizasse, de modo que não estava mais encaixado corretamente e não conseguia suportar a pressão conforme o previsto.
- O próprio anel de fixação também sofreu deformação com o tempo, reduzindo a força de fixação no disco
AÇÃO

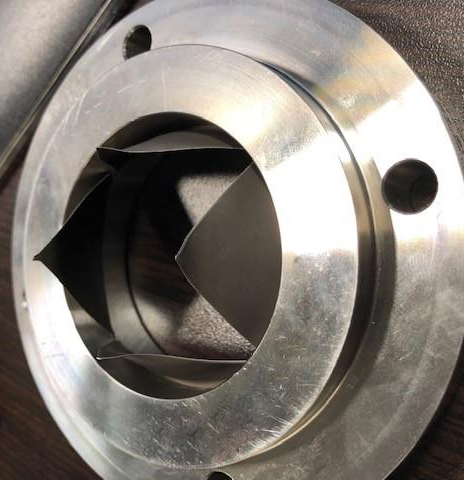

- Troque o disco circular com ranhuras por um disco de PCR de quatro pétalas para evitar a fragmentação
- Soldar o disco em um design de encaixe e revestimento impede o movimento, deslizamento e deflexão do disco. A soldagem também protege o disco contra danos durante o manuseio.
RESULTADO
O design do disco de ruptura soldado oferece uma solução de fácil instalação que elimina componentes extras, proporciona uma instalação simples e garante uma vedação segura e estanque com um disco que não se fragmenta. Como resultado, o fabricante aprimorou a segurança e o desempenho de seus equipamentos, com:
- Um design mais seguro
- Construção e manutenção mais rápidas e fáceis
- Estoque reduzido
- Redução das necessidades e da complexidade do treinamento para novos funcionários
